SourceMap(未完成)

SourceMap简介

什么是SourceMap

SourceMap,中文名叫“源映射”。在前端开发中,打包后的文件中除了我们写的代码与npm包的代码之外,经常还会出现一个后缀名为.map的文件。这就是SourceMap文件,也是我们今天要讲的主题。

我们写的代码一般并不直接作为成果提供,而且使用各类框架后,大多数代码也没办法直接在浏览器运行。代码通常需要经过转义,打包,压缩,混淆等操作,最后作为成果提供。但这时候生成的代码与我们写的代码相比,已经面目全非了(尤其是代码量很多的项目)。如果这时候代码在运行中报错,我们很难找到错误原因,以及原来代码中的位置。

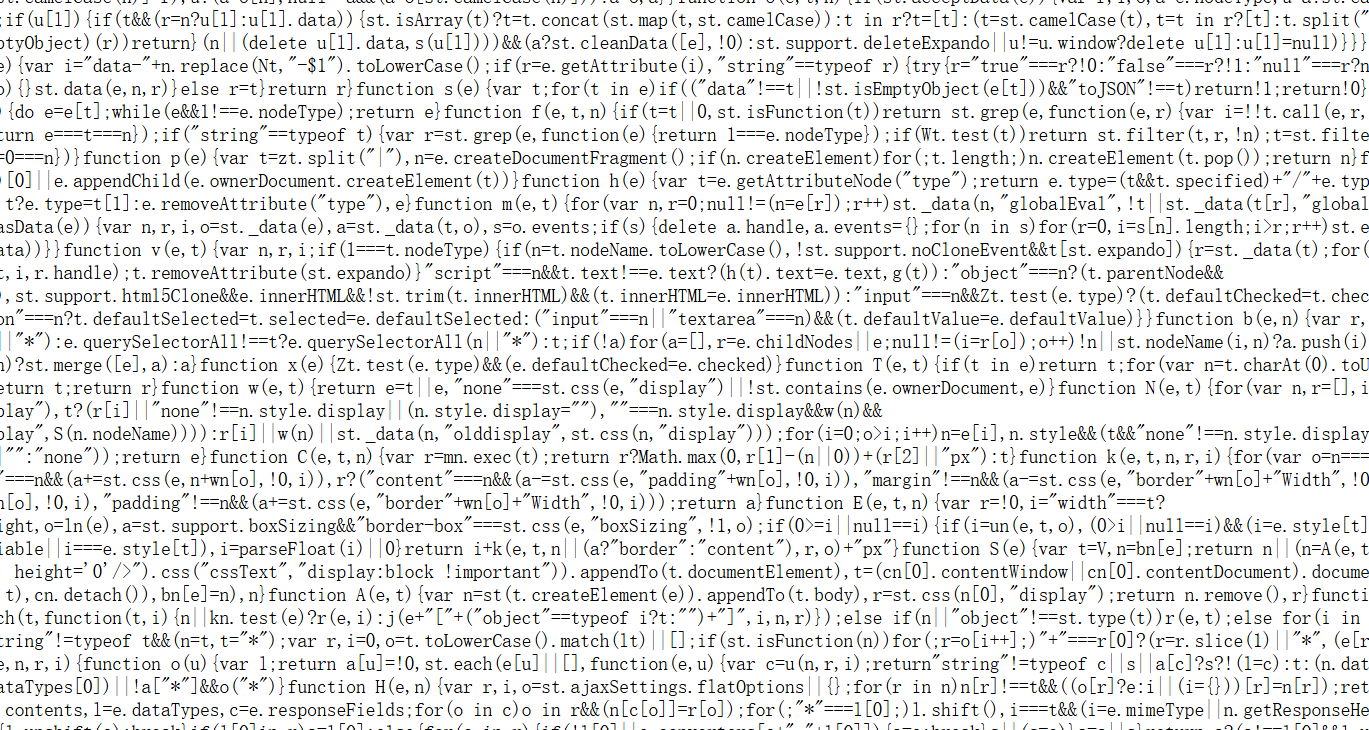

因此,很多前端工具在修改完代码后,会生成一个SourceMap文件,这个文件中记录了我们写的源代码和生成代码中标识符(主要包含变量名,属性名等)的文件位置对应关系。有了这个关系之后,当代码出错时,浏览器或者其它工具可以将出错位置定位到源代码的具体位置上,方便排查运行时问题。如果没有这个文件,则只能定位到生成代码的位置。例如这是经过压缩后的部分jQuery代码,在这种生成代码中排查问题太难了。


SourceMap的历史

历史内容基本来源于网络。其中部分描述现在可能还不太了解,别担心,我们在后面会逐渐介绍。

  • 在2009年时,Google推出了一个JavaScript代码压缩工具Cloure Compiler。在推出时,还附带了一个浏览器调试插件Closure Inspector,方便调试生成的代码。这个工具就是SourceMap的雏形。(第一版)
  • 在2010年时,Closure Compiler Source Map 2.0中,SourceMap确定了统一的JSON格式,使用Base64编码等,这时候的SourceMap已经基本成型。(第二版)
  • 在2011年,Source Map Revision 3 Proposal中,此时SourceMap已经脱离了Closure Compiler,成为了独立的工具。这一代使用Base64 VLQ编码,压缩了文件体积。这是第三版,也是现在广泛流行的,作为标准使用的版本。

这三个版本的map文件文件体积逐渐缩小,但即使是第三版,也要比源文件更大。SourceMap一开始作为一款Cloure Compiler的辅助小工具诞生,最后却被当作标准广泛应用,名气比Cloure Compiler本身要大的多。

转换代码工具生成SourceMap

JavaScript中有非常多转换代码的工具,这些工具大多数在转换代码的同时,都提供了SourceMap生成功能。这里我们选择两个来介绍一下。首先构造一下要被转换的源代码:

js
const globaljz = 123;
function fun() {
  const jzplp1 = "a" + "b";
  const jzplp2 = 12345;
  const jzplp3 = { jz1: 1, jz2: 1221 };
  try {
    jzplp1();
  } catch (e) {
    console.log(e);
    throw e;
  }
  console.log(jzplp1, jzplp2, jzplp3);
}
fun();

Babel生成SourceMap

Babel是一个JavaScript编译器,主要作用是将新版本的ECMAScript代码转换为兼容的旧版本JavaScript代码,之前我们有文章介绍过:解锁Babel核心功能:从转义语法到插件开发。Babel也带有生成SourceMap的功能,首先配置babel.config.json:

json
{
  "presets": [
    [
      "@babel/preset-env",
      {
        "targets": {
          "edge": "17",
          "firefox": "60",
          "chrome": "67",
          "safari": "11.1"
        }
      }
    ]
  ],
  "sourceMaps": true
}

presets中是代码转义配置,"sourceMaps": true是生成独立文件的SourceMap。执行命令行babel src/index.js --out-file dist.js转义代码后,我们看一下生成结果。首先是生成的代码dist.js:

js
"use strict";

var globaljz = 123;
function fun() {
  var jzplp1 = "a" + "b";
  var jzplp2 = 12345;
  var jzplp3 = {
    jz1: 1,
    jz2: 1221
  };
  try {
    jzplp1();
  } catch (e) {
    console.log(e);
    throw e;
  }
  console.log(jzplp1, jzplp2, jzplp3);
}
fun();

//# sourceMappingURL/*防止报错*/=dist.js.map

可以看到不仅行数变化,部分语法也被转义了。代码的最后一行有个注释,指向了SourceMap文件dist.js.map。这是一个JSON文件,我们看一下文件内容:

json
{
  "version": 3,
  "file": "dist.js",
  "names": [
    "globaljz",
    "fun",
    "jzplp1",
    "jzplp2",
    "jzplp3",
    "jz1",
    "jz2",
    "e",
    "console",
    "log"
  ],
  "sources": [
    "src/index.js"
  ],
  "sourcesContent": [
    "const globaljz = 123;\r\nfunction fun() {\r\n  const jzplp1 = \"a\" + \"b\";\r\n  const jzplp2 = 12345;\r\n  const jzplp3 = { jz1: 1, jz2: 1221 };\r\n  try {\r\n    jzplp1();\r\n  } catch (e) {\r\n    console.log(e);\r\n    throw e;\r\n  }\r\n  console.log(jzplp1, jzplp2, jzplp3);\r\n}\r\nfun();\r\n"
  ],
  "mappings": ";;AAAA,IAAMA,QAAQ,GAAG,GAAG;AACpB,SAASC,GAAGA,CAAA,EAAG;EACb,IAAMC,MAAM,GAAG,GAAG,GAAG,GAAG;EACxB,IAAMC,MAAM,GAAG,KAAK;EACpB,IAAMC,MAAM,GAAG;IAAEC,GAAG,EAAE,CAAC;IAAEC,GAAG,EAAE;EAAK,CAAC;EACpC,IAAI;IACFJ,MAAM,CAAC,CAAC;EACV,CAAC,CAAC,OAAOK,CAAC,EAAE;IACVC,OAAO,CAACC,GAAG,CAACF,CAAC,CAAC;IACd,MAAMA,CAAC;EACT;EACAC,OAAO,CAACC,GAAG,CAACP,MAAM,EAAEC,MAAM,EAAEC,MAAM,CAAC;AACrC;AACAH,GAAG,CAAC,CAAC",
  "ignoreList": []
}

同时Babel还支持将SourceMap与生成代码放到同一个文件中,需要设置"sourceMaps": "inline"。我们看一下生成结果:

js
"use strict";

var globaljz = 123;
function fun() {
  var jzplp1 = "a" + "b";
  var jzplp2 = 12345;
  var jzplp3 = {
    jz1: 1,
    jz2: 1221
  };
  try {
    jzplp1();
  } catch (e) {
    console.log(e);
    throw e;
  }
  console.log(jzplp1, jzplp2, jzplp3);
}
fun();
//# sourceMappingURL/*防止报错*/=data:application/json;charset=utf-8;base64,eyJ2ZXJzaW9uIjozLCJuYW1lcyI6WyJnbG9iYWxqeiIsImZ1biIsImp6cGxwMSIsImp6cGxwMiIsImp6cGxwMyIsImp6MSIsImp6MiIsImUiLCJjb25zb2xlIiwibG9nIl0sInNvdXJjZXMiOlsic3JjL2luZGV4LmpzIl0sInNvdXJjZXNDb250ZW50IjpbImNvbnN0IGdsb2JhbGp6ID0gMTIzO1xyXG5mdW5jdGlvbiBmdW4oKSB7XHJcbiAgY29uc3QganpwbHAxID0gXCJhXCIgKyBcImJcIjtcclxuICBjb25zdCBqenBscDIgPSAxMjM0NTtcclxuICBjb25zdCBqenBscDMgPSB7IGp6MTogMSwganoyOiAxMjIxIH07XHJcbiAgdHJ5IHtcclxuICAgIGp6cGxwMSgpO1xyXG4gIH0gY2F0Y2ggKGUpIHtcclxuICAgIGNvbnNvbGUubG9nKGUpO1xyXG4gICAgdGhyb3cgZTtcclxuICB9XHJcbiAgY29uc29sZS5sb2coanpwbHAxLCBqenBscDIsIGp6cGxwMyk7XHJcbn1cclxuZnVuKCk7XHJcbiJdLCJtYXBwaW5ncyI6Ijs7QUFBQSxJQUFNQSxRQUFRLEdBQUcsR0FBRztBQUNwQixTQUFTQyxHQUFHQSxDQUFBLEVBQUc7RUFDYixJQUFNQyxNQUFNLEdBQUcsR0FBRyxHQUFHLEdBQUc7RUFDeEIsSUFBTUMsTUFBTSxHQUFHLEtBQUs7RUFDcEIsSUFBTUMsTUFBTSxHQUFHO0lBQUVDLEdBQUcsRUFBRSxDQUFDO0lBQUVDLEdBQUcsRUFBRTtFQUFLLENBQUM7RUFDcEMsSUFBSTtJQUNGSixNQUFNLENBQUMsQ0FBQztFQUNWLENBQUMsQ0FBQyxPQUFPSyxDQUFDLEVBQUU7SUFDVkMsT0FBTyxDQUFDQyxHQUFHLENBQUNGLENBQUMsQ0FBQztJQUNkLE1BQU1BLENBQUM7RUFDVDtFQUNBQyxPQUFPLENBQUNDLEdBQUcsQ0FBQ1AsTUFBTSxFQUFFQyxNQUFNLEVBQUVDLE1BQU0sQ0FBQztBQUNyQztBQUNBSCxHQUFHLENBQUMsQ0FBQyIsImlnbm9yZUxpc3QiOltdfQ==

文件最后有一行注释,里面是Base64格式的数据,将数据放到浏览器地址栏,解析出数据内容和前面独立文件的sourceMap一致。

Terser生成SourceMap

Terser是一个代码压缩混淆工具,我们在命令行中执行terser src/index.js --compress --mangle -o dist.js --source-map url=dist.js.map命令。其中compress表示代码开启压缩,去掉代码中未被使用和无意义的内容。mangle表示开启混淆,将代码转换为难以阅读的形式。我们看一下生成结果。首先是生成的代码dist.js:

js
const globaljz=123;function fun(){const o="ab";try{o()}catch(o){throw console.log(o),o}console.log(o,12345,{jz1:1,jz2:1221})}fun();
//# sourceMappingURL/*防止报错*/=dist.js.map

可以看到局部变量名都被重新命名了,有些简单的字面量计算如"a" + "b"也直接以结果的形式展现,甚至部分肯定不会被执行到的代码也被删除了。使用代码压缩混淆后,代码的样子和之前相比区别不小。我们再看看生成的sourceMap文件:

js
{
  "version": 3,
  "names": [
    "globaljz",
    "fun",
    "jzplp1",
    "e",
    "console",
    "log",
    "jz1",
    "jz2"
  ],
  "sources": [
    "src/index.js"
  ],
  "mappings": "AAAA,MAAMA,SAAW,IACjB,SAASC,MACP,MAAMC,EAAS,KAGf,IACEA,GACF,CAAE,MAAOC,GAEP,MADAC,QAAQC,IAAIF,GACNA,CACR,CACAC,QAAQC,IAAIH,EARG,MACA,CAAEI,IAAK,EAAGC,IAAK,MAQhC,CACAN",
  "ignoreList": []
}

sourceMap文件形式与Babel的基本一致,都是通用的。

浏览器使用SourceMap

上一节的示例代码中故意留了一个错误,而且为了输出栈先捕捉异常再进行抛出。这里以上一节中使用Terser生成的代码为例,描述在Chrome浏览器中如何使用SourceMap。

不使用SourceMap

作为对比,首先来看一下不使用SourceMap的现象。执行命令terser src/index.js --compress --mangle -o dist.js重新生成代码,但是不包含SourceMap。然后将代码使用HTML包裹,以便浏览器打开:

html
<html>
  <script src="./dist.js"></script>
</html>

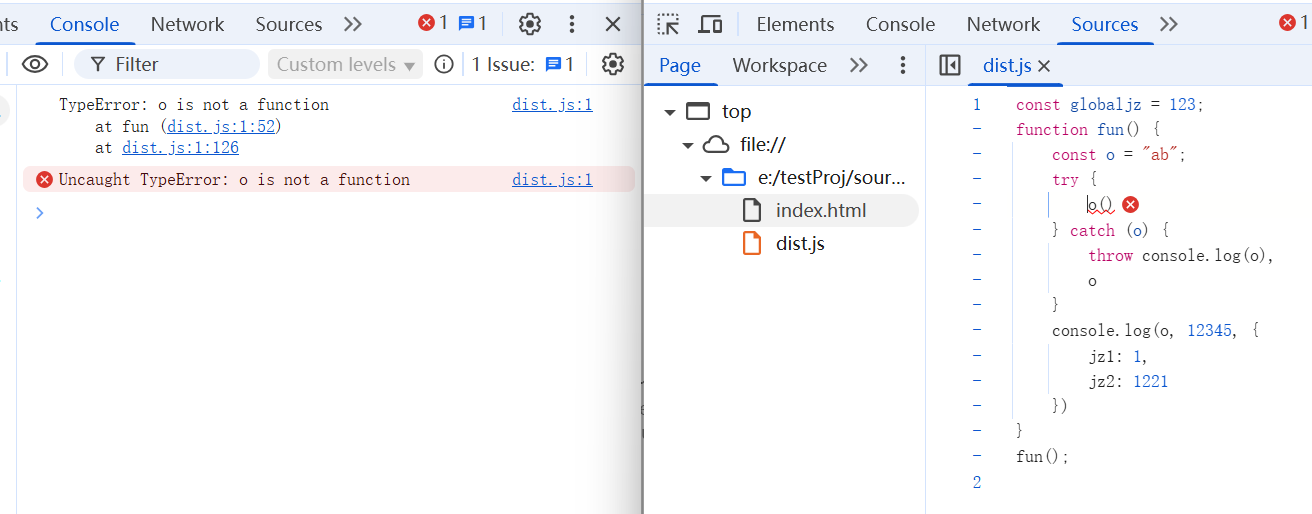

在浏览器中打开调试工具的Console(上图中左侧),可以看到白底的字是我捕获并打印的错误栈,红底是抛出的错误。错误栈中标明了报错的具体位置:文件名,行号和列号。点击蓝色的位置文字可以跳到右边查看具体的报错代码。红底因为被浏览器解析过了所以没有列号,但是点击蓝字同样可以跳过去。

因为dist文件只有一行,因此可以看到行号都是1。看右边的所有文件目录树中并没有源码文件,定位到的位置是生成代码中的出错位置(红色波浪线和x号的位置)。生成的代码实际只有一行,浏览器在这里美化展示了,但从错误栈的行号上还是能看到只有一行。在复杂代码的情况下。,这样是很难定位到源码出错位置和逻辑的。

使用SourceMap

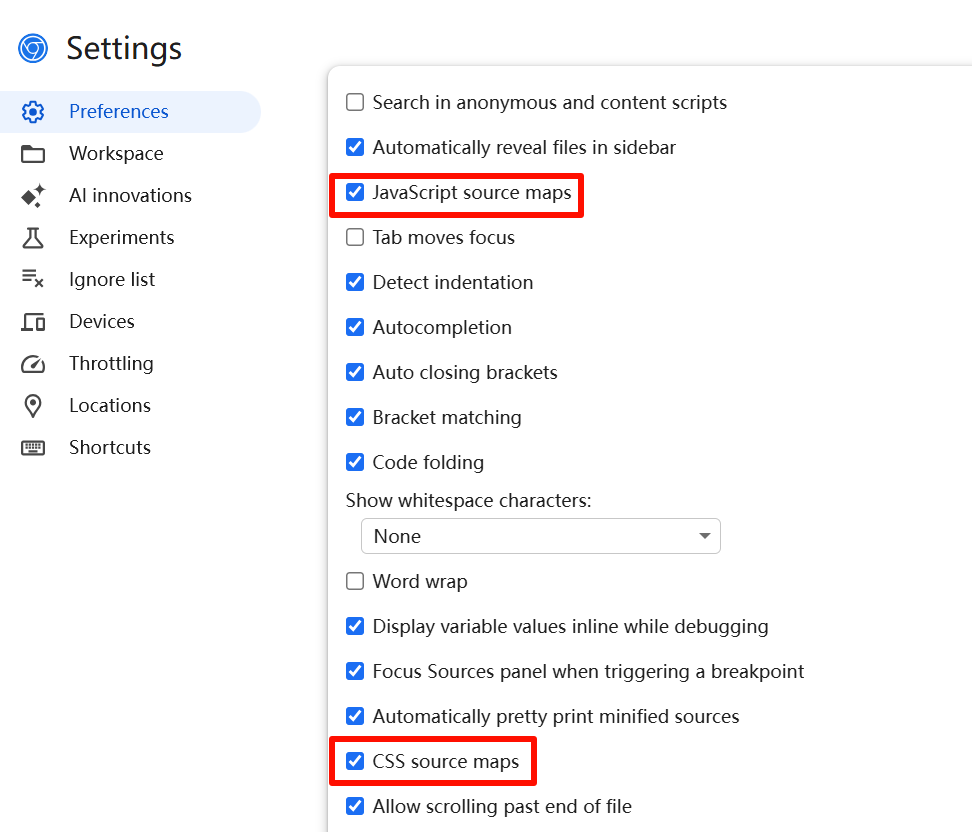

首先打开浏览器的SourceMap开关(默认是打开状态):


然后使用前面的Terser工具生成代码与SourceMap:terser src/index.js --compress --mangle -o dist.js --source-map url=dist.js.map。然后用HTML包裹,在浏览器中打开,查看Console:

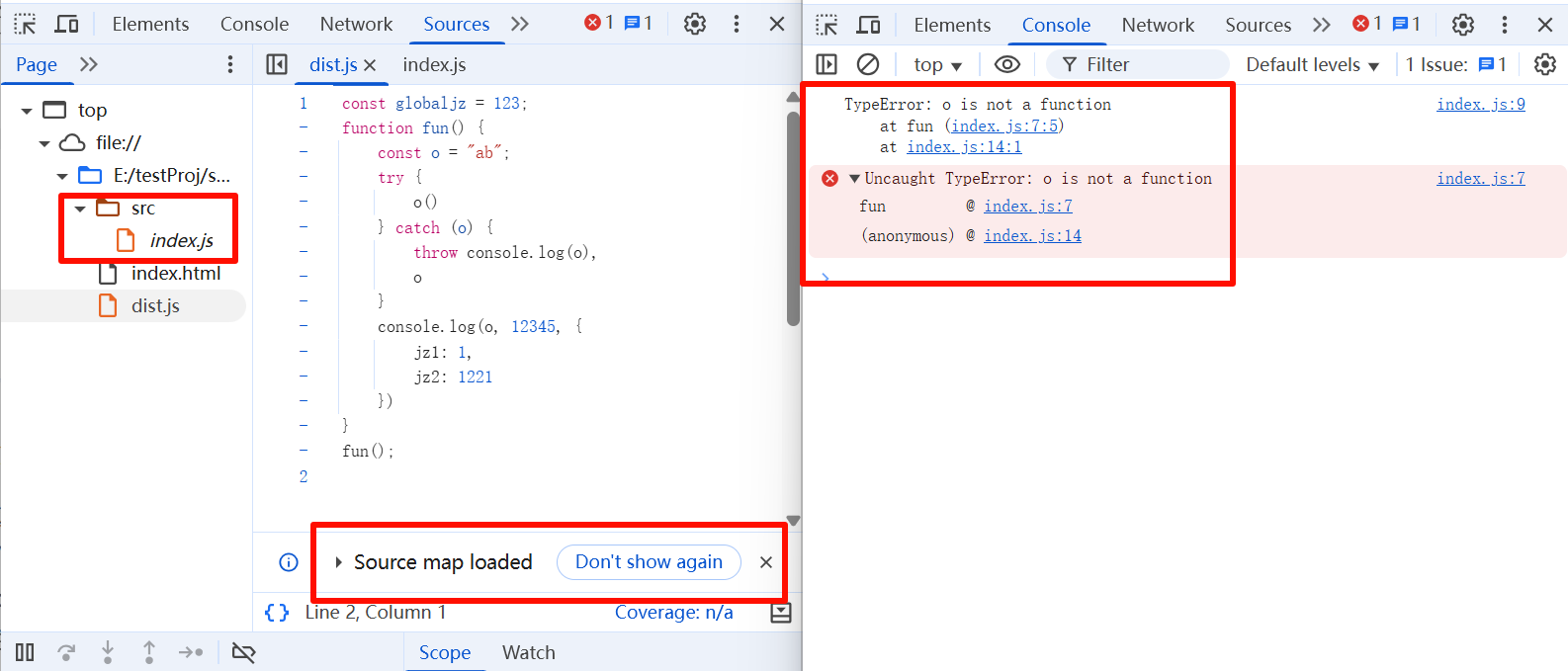

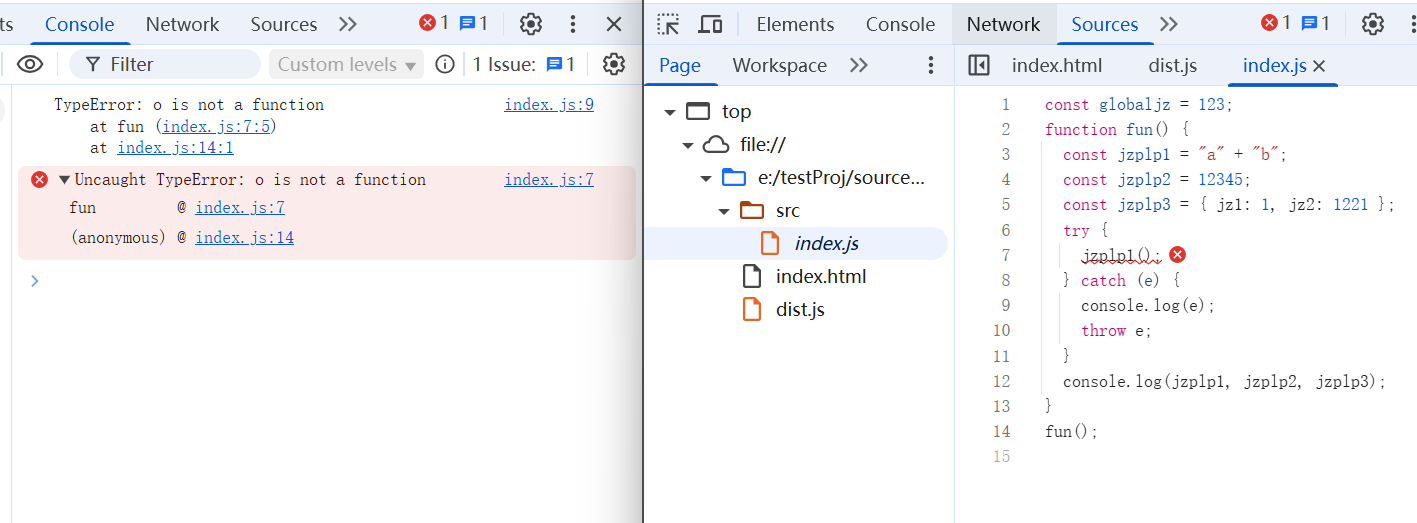

首先看左边的图中,虽然我们执行的是生成后的dist.js文件,且报错信息给出的变量名并不是我们写的源码,但这里给出的错误栈中的报错文件已经不是dist.js了,而是生成前的源码index.js,行号也不是1了,而是实际源码中的行号。点击蓝色文字切换到右边,可以看到目录树中多了src/index.js,这是我们的源码,且精确定位出了我们源码中报错的具体位置。这样排查错误方便多了。

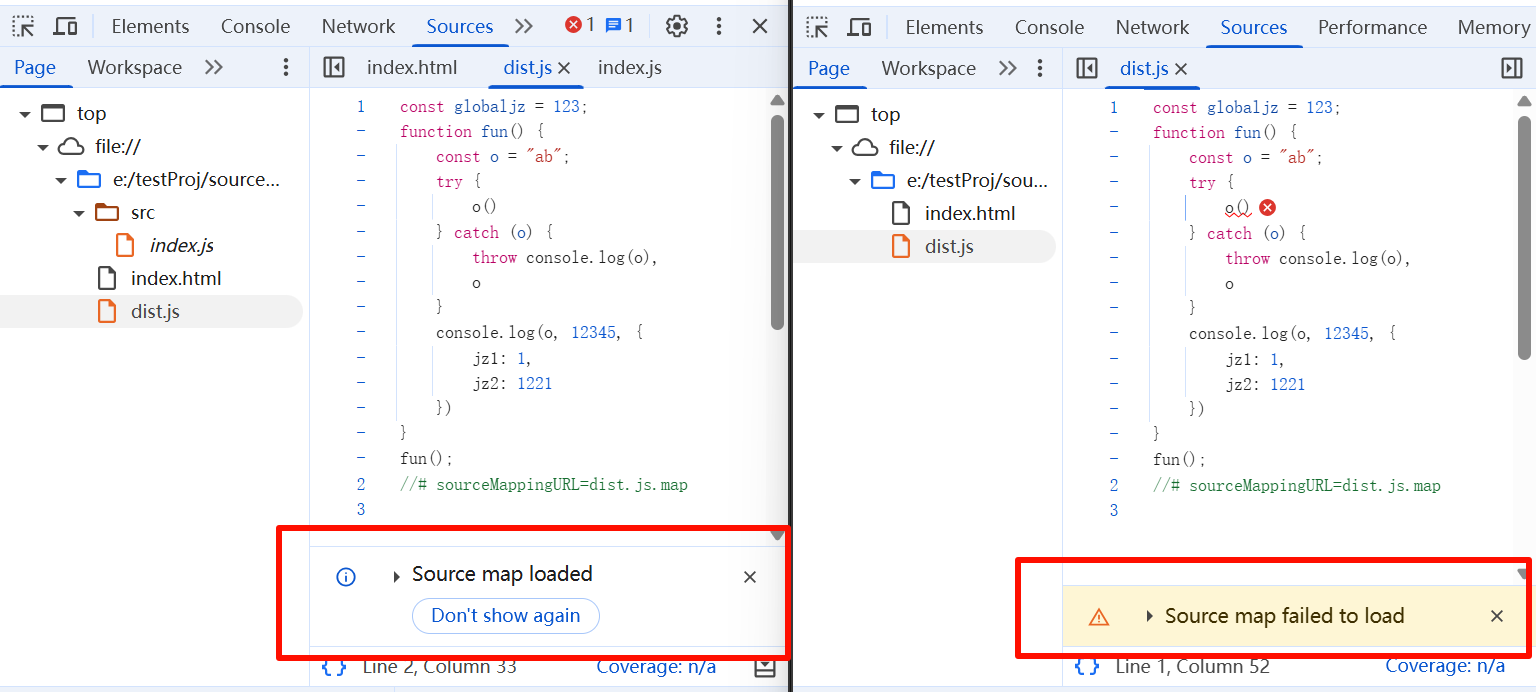

我们切换到目录树中的生成的代码dist.js,下方还可以看到SourceMap已经加载的提示(下方左图);如果加载失败,那么会有黄色的提示(下方右图):


后添加SourceMap

假设我们页面访问时没有提供SourceMap,浏览器也支持我们后添加SourceMap进去。这里我们把生成代码中的最后一行注释去掉,模拟没有提供SourceMap的场景。去掉的是这一行://# sourceMappingURL/*防止报错*/=dist.js.map。然后在浏览器运行,如下面作图,此时的报错信息没有经过SourceMap处理。

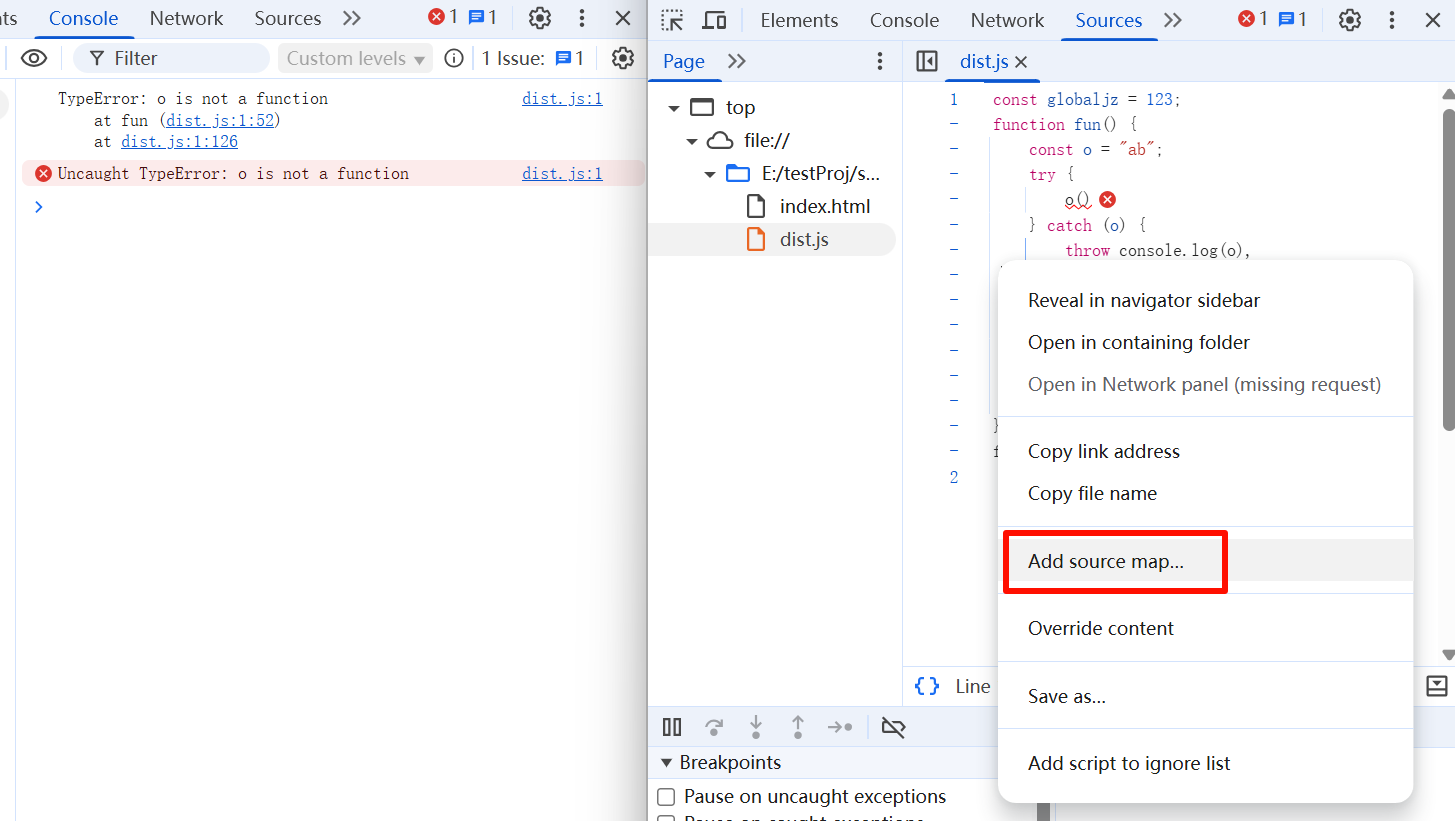

我们点击报错文件位置信息到右侧查看dist.js,在空白处点鼠标右键,选择Add source map,可以将SourceMap添加到这个文件上。我们添加之后的的效果如下:


可以看到文件下方出现SourceMap加载成功的通知,左侧文件目录出现了我们的源码文件。此时回到Console,发现以前产生的报错栈文件位置信息,也已经被修改为SourceMap处理之后的位置了。

这种场景适用于工程构建时生成SourceMap,但并不直接附加到页面上。这种情况下用户无法访问到源代码。当遇到有错误需要排查的场景,再将SourceMap文件附加到浏览器中进行调试,这样兼顾了安全性和可调试性。

SourceMap浏览器请求

在实际开发中,由于前端工程化工具的广泛应用,SourceMap是非常常用的调试工具。有些同学也会好奇,既然SourceMap是独立的文件,为啥我们在浏览器调试工具中的Network中从来没看到过。这是因为SourceMap相关的请求并不在这里展示,而是在Developer resources这个模块中展示(需要在More tools中将它选中展示)。

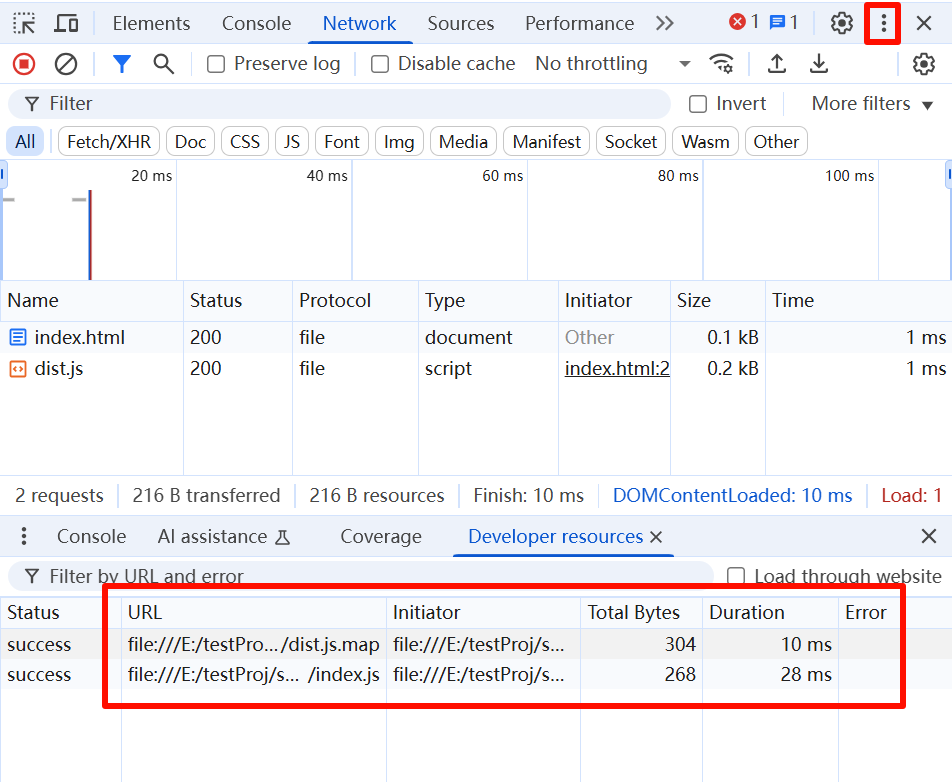

从上图中可以看到,Network中并不展示SourceMap相关请求,而是在下方的Developer resources中出现。而且除了dist.js.map,还有src/index.js,也就是我们的源码文件。这是因为SourceMap中只有对应关系,没有真正的源码,如果希望像前面一样在浏览器中表示具体出错代码,那还是要请求源码文件。

那么这里还有一个疑问,SourceMap会造成额外的资源请求,而且这个文件还挺大(比生成的代码本身更大),那么它是什么时间请求的?会不会造成过多请求浪费服务器资源?从上面的浏览器调试工具中看不出来,我们自己搞个简易的服务试一下。

js
const http = require("http");
const fs = require("fs");

http
  .createServer((req, res) => {
    try {
      const data = fs.readFileSync("." + req.url);
      console.log(new Date(Date.now()).toLocaleString(), `Url: ${req.url}`);
      res.end(data);
    } catch (e) {
      res.writeHead(404, { "Content-Type": "text/plain" });
      res.end("Not found");
    }
  })
  .listen(8000, () => {
    console.log("server start!");
  });

上面的代码启动了一个简单的Node.js服务,当收到请求时,读取本地文件并返回。请求到来时还会输出当前时间,这使我们可以看到浏览器请求SourceMap的时机。我们的操作流程如下:

  1. 访问http://localhost:8000/index.html。(此时浏览器调试工具未打开)
  2. 10秒后,打开浏览器调试工具。
  3. 再10秒后,点击错误文件位置信息,查看浏览器中展示的出错源码文件。

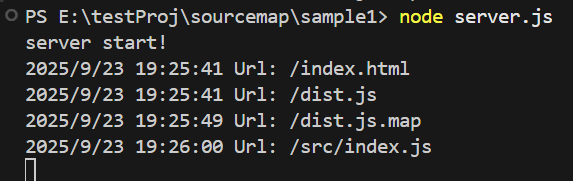

由于人手操作,因此时间并不是那么精确,但已经能得到规律了。即正常访问页面时不请求,只有调试时才请求SourceMap文件。这样不会因此SourceMap造成服务器请求过多,也不会阻碍调试。

  • 正常访问页面的时候,只请求页面相关的内容,不请求SourceMap文件。
  • 浏览器调试工具的时候,浏览器会发送SourceMap文件请求。
  • 当在浏览器中查看对应错误源码时,浏览器会发送源码文件请求。

SourceMap文件

前面我们介绍了如何使用哪些转换代码的工具来生成SourcaMap,还列出了用Babel与Terser生成的SourceMap,是一个JSON文件。这里介绍一下文件内容:

字段名类型必填示例值含义描述
versionnumber3SourcaMap版本号
filestring"dist.js"转换后代码的文件名
sourcesArray<string>["index1.js", "index2.js"]转换前代码的文件名,多个文件可以包含在一个转换后文件内,因此是一个数组
namesArray<string>["a", "jzplp1"]转换前代码中的变量和属性名
mappingsstring";;AAAA,IAAMA"转换前后代码中的变量和属性名
sourcesContentArray<string>["const a = 1"]转换前代码的文件内容
sourceRootstring"src"转换前代码的文件所在的目录,如果和转换后代码一致则省略

其中版本号我们在前面介绍SourceMap历史的时候介绍过,现在使用的都是第三版。mappings中保存着最核心的转换关系。

转换前代码的文件名sources是个数组,这是因为可以将多个文件打包到一个转换后文件中,因此来源可能有多个(多对一)。那有人会问:有没有一个转换前文件被多个转换后文件打包的情况(一对多)?有的。这种情况每个转换后文件中都有同一个转换前文件。sourcesContent中是对应转换前文件的源码,可以省略。关于这些字段具体起到的作用,在以后描述SourceMap原理的时候再详细说。

source-map包

有一个source-map包,提供生成和使用SourceMap数据的功能,支持在Node.js和浏览器中使用,很多前端工具都是引用这个包来生成SourceMap。这里我们简单介绍下它在Node.js中的使用方法。

使用SourceMap数据

当我们有了SourceMap数据之后,可以source-map包转换代码位置。这里还是使用前面Terser生成的代码和SourceMap。首先创建SourceMapConsumer对象,用来解析已创建的SourceMap。

js
const sourceMap = require('source-map');
const fs = require('fs');

const data = fs.readFileSync('./dist.js.map', 'utf-8');

async function jzplpfun() {
    const consumer = await new sourceMap.SourceMapConsumer(data);
    // do some thing
}
jzplpfun();

然后再介绍一下最常见的用法,originalPositionFor函数,用生成代码的位置获取源代码的位置。

js
const oplist = [];
oplist[0] = consumer.originalPositionFor({ line: 1, column: 10 });
oplist[1] = consumer.originalPositionFor({ line: 1, column: 11 });
oplist[2] = consumer.originalPositionFor({ line: 1, column: 33 });
oplist[3] = consumer.originalPositionFor({ line: 1, column: 34 });
oplist[4] = consumer.originalPositionFor({ line: 1, column: 40 });
console.log(oplist);

/* 输出结果
[
  { source: 'src/index.js', line: 1, column: 6, name: 'globaljz' },
  { source: 'src/index.js', line: 1, column: 6, name: 'globaljz' },
  { source: 'src/index.js', line: 2, column: 9, name: 'fun' },
  { source: 'src/index.js', line: 3, column: 2, name: null },
  { source: 'src/index.js', line: 3, column: 8, name: 'jzplp1' }
]
*/

例子尝试获取了五个原代码位置,生成前后实际内容对比如下:

生成代码位置生成代码内容实际原代码位置实际原代码内容获取原代码位置获取原代码内容
行1列10globaljz中的a行1列10globaljz中的a行1列6globaljz
行1列11globaljz中的l行1列11globaljz中的l行1列6globaljz
行1列33函数的{行2列15函数的{行2列9函数名fun
行1列34const中的c行3列2const中的c行3列2-
行1列40变量o行3列8jzplp1行3列8jzplp1

可以看到,实际位置并不是完全精准的,尤其是程序关键字和符号。但是对于标识符(变量名,属性名等)的位置还是能精准识别到原代码中的变量位置的,不过对于标识符内部的字符不能精确识别。这是因为SourceMap实际记录的就是标识符的对应位置关系,其他内容的位置关系并不会记录。

再介绍一下反向定位的功能,即有了源代码的位置,尝试获取生成代码的位置,这次的方法是generatedPositionFor。

js
const gplist = [];
gplist[0] = consumer.generatedPositionFor({ source: "src/index.js", line: 1, column: 10 });
gplist[1] = consumer.generatedPositionFor({ source: "src/index.js", line: 1, column: 11 });
gplist[2] = consumer.generatedPositionFor({ source: "src/index.js", line: 2, column: 15 });
gplist[3] = consumer.generatedPositionFor({ source: "src/index.js", line: 3, column: 2 });
gplist[4] = consumer.generatedPositionFor({ source: "src/index.js", line: 3, column: 8 });
console.log(gplist);

/* 输出结果
[
  { line: 1, column: 6, lastColumn: 14 },
  { line: 1, column: 6, lastColumn: 14 },
  { line: 1, column: 28, lastColumn: 33 },
  { line: 1, column: 34, lastColumn: 39 },
  { line: 1, column: 40, lastColumn: 41 }
]
*/

与获取原代码位置不同,获取的生成代码位置是有一个行号范围的。这里使用的原代码位置就是上个例子的“实际原代码位置”。这里我们依然列个表格对比一下。

实际原代码位置实际原代码内容生成代码位置生成代码内容获取生成代码位置获取生成代码内容
行1列10globaljz中的a行1列10globaljz中的a行1列6-14globaljz
行1列11globaljz中的l行1列11globaljz中的l行1列6-14globaljz
行2列15函数的{行1列33函数的{行1列28-33fun(){
行3列2const中的c行1列34const中的c行1列34-39const
行3列8jzplp1中的j行1列40变量o行1列40-41变量o

SourceMapConsumer对象还提供了其他使用SourceMap数据的方法,这里就不多描述了。

生成SourceMap数据

Webpack中的SourceMap选项

SourceMap生成原理

实际从生成到解析的例子

最后用一个简单的例子实际生成SourceMap到解析SourceMap

source-map-visualization
